kalo sebelumnya kalian bingung cara pengolahan batu yang mengandung tembaga baiknya baca dulu artikel dibawah yeh. Daripada coba-coba ga jelas, sotoy cara ngolah yang bener dan ujung-ujungnya malah mencemari lingkungan kan dosa!
- Proses pengolahan batuan tembaga secara pirometalurgi (koagulasi & flokulasi) tahap I
- Proses pengolahan batuan tembaga secara pirometalurgi (koagulasi & flokulasi) tahap II
- Proses pengolahan batuan tembaga secara hidrometalurgi (heap leach & elektrowining)
kali ini dibahas proses lanjutan dari cara pemisahan tembaga dari konsentrat tembaga (produk hasil koagulasi & flokulasi) seperti yang dilakukan PT Smelting Gresik Indonesia, dengan bahanbaku berasal dari PT Freeport Indonesia dan PT Newmont Nusa Tenggara, yangmana keduanya menghasilkan produk berupa konsentrat tembaga. Setelah diberlakukannya uu minerba tahun2014 yang melarang eksport konsentrat bijih emas & tembaga, membuat kedua persahaan ini bimbang lhoo..
Bakalan dijelasin secara detail kalo produk konsentrat tembaga itu ga cuma mengandung tembaga, yakni mengandung logam berharga lainnya, seperti emas, perak, seng, timbal, cobalt, besi, dsb
sehingga yang harus jadi pertanyaan kenapa produk mereka yang kena pajak hanya hitung-hitungan tembaga dan emasnya? tanya kenapa atau tanya kesiapa?hehehe
Pada pengolahan biji tembaga, pada proses mill menghasilkan konsentrat tembaga dan emas dari bijih yang ditambang dengan memisahkan mineral berharga dari pengotor yang menutupinya. Langkah-langkah utamanya adalah penghancuran, penggilingan, pengapungan, dan pengeringan. Penghancuran dan penggilingan mengubah besaran bijih menjadi ukuran pasir halus guna membebaskan butiran yang mengandung tembaga dan emas untuk proses pemisahan dan untuk menyiapkan ukuran yang sesuai ke proses selanjutnya. Pengapungan (Flotasi) adalah proses pemisahan yang digunakan untuk menghasilkan konsentrat tembaga-emas. Bubur konsentrat (slurry) yang terdiri dari bijih yang sudah halus (hasil gilingan) dan air dicampur dengan reagen dimasukkan ke dalam serangkaian tangki pengaduk yang disebut dengan sel flotasi, di mana penambahan udara dipompa ke dalamslurry tersebut.
Reagen yang digunakan adalah kapur, pembuih (frother) dan kolektor. Pembuih membentuk gelembung yang stabil, yang mengapung ke permukaan sel flotasi sebagai buih. Reagen kolektor bereaksi dengan permukaan partikel mineral sulfida logam berharga sehingga menjadikan permukaan tersebut bersifat menolak air (hydrophobic). Butir mineral sulfida yang hidrofobik tersebut menempel pada gelembung udara yang terangkat dari zona slurry ke dalam buih yang mengapung di permukaan sel. Buih yang bermuatan mineral berharga tersebut, yang menyerupai buih deterjen metalik, meluap dari bibir atas mesin flotasi kedalam palung (launders) sebagai tempat pengumpulan mineral berharga. Mineral berharga yang terkumpul didalam palung tersebut adalah 'konsentrat'. Konsentrat (dalam bentuk slurry, 65% padat menurut berat) dipompa ke Portsite melalui empat jaringan pipa slurry sepanjang 115 km. Sesampainya di Portsite, konsentrat ini dikeringkan sampai kandungannya hanya 9% air dan kemudian dikapalkan untuk di jual.
Pasir yang tak bernilai dikumpulkan di dasar sel flotasi yang terakhir sebagai limbah yang disebut 'tailing'. Tailing akhir ini disalurkan menuju suatu sistem pembuangan alami yang mengalir dari Mill menuju Daerah Pengendapan Ajkwa yang diModifikasi (ModADA)
konsentrat yang dihasilkan biasanya berkadar Cu 20-30% tergantung dari bijih dan proses flotasinya sedangkan ikutannya untuk Emas sekitar 10-30 gpt dan Perak sekitar 30-70 gpt tergantung kadar logam tersebut dalam bijih. Namun yang bisa dipastikan untuk bijih dengan kadar bijih >0,5 % maka recovery Cu bisa 85-90% sedangkan Emas dan Perak hanya mengikuti saja sekitar 75% dan 65%, semakin tinggi recovery Cu maka semakin tinggi juga recovery Au dan Ag.
Bagi perusahaan yang mempunyai proses peleburan langsung maka konsentrat yang didapatkan bisa dilebur langsung, namun bagi perusahaan yang tidak mempunyai fasilitas peleburan biasanya konsentrat dijual dengan harga Internasional dan recovery (diskon) pasar (tergantung negosiasi juga). Ada beberapa proses yang ada di dunia ini untuk teknologi peleburan secara continous, salah satunya adalah Mitsubishi Process yang ada di PT. Smelting Gresik. Teknologi lain adalah Flash Smelter dan Flash Conventer dari Outotek (Outocumpu). Apapun teknologi yang digunakan, namun yang pasti adalah proses yang diambil adalah proses oksidasi:
Tentu saja bukan hanya itu reaksi yang terjadi, banyak mineral lain yang bereaksi namun intinya tetap sama. Jika dilihat dari reaksi yang kemungkinan tejadi, maka sesungguhnya tidak ada yang terbuang dari proses peleburan konsentrat tembaga ini.
Copper Anode yang dihasilkan masih harus dilakukan electrorefining agar Tembaga yang dihasilkan menjadi murni. Proses electrorefining mirip dengan electrolisa hanya saja menjadikan logam campuran sebagai Anoda dan didapatkan logam murni di Katoda, sehingga setelah dilakukan electrorefining dan peleburan lanjut didapatkan Copper Cathode. Sedangkan sisa yang ada di anoda disebut dengan “Anode Slime”.
Sampai saat ini belum ada pengolahan Anode Slime di Indonesia dengan Recovery >99,2% sehingga anode slime yang dihasilkan oleh PT. Smelting pun saat ini masih dimurnikan (dijual) ke luar negeri. Ada beberapa cara yang bisa digunakan untuk mengambil Au, Ag dan logam jarang yaitu jalur hidrometalurgi dan jalur paduan piro-hidrometalurgi. Mudah-mudahan ke depan Indonesia mempunyai dan bisa mengolah dari bijih hingga dihasilkan logam murni baik Cu, Au, Ag, Pd, Se dll.
Proses pengolahan di PT. Smelting terdiri dari 2 proses, yaitu proses Pyrometalurgy dan Electrometalurgy. Pada proses smelter di PT Smelting, mereka menggunakan Mitshubishi proses yang mana proses ini adalah proses yang bekerja secara kontinu. Dengan prosesnya yang kontinu itulah sebabnya semua proses berjalan secara tertutup, dan dengan begitu proses ini dapat mengurangi polusi dan pencemaran lingkungan. Proses kontinu ini memiliki 3 tahapan furnace, yaitu Smelting furnace lalu berlanjut ke Slag Cleaning furnace dan terakhir baru ke converting furnace. Ketiganya dihubungkan oleh launder yang tertutup yang akan dilewati oleh molten material yang ditransfer dari satu furnace ke furnace selanjutnya dengan memanfaatkan gravitasi.
Pada Smelting furnace, yang dimasukkan adalah konsentrat kering, flux berupa pasir silikat, batubara, slag hasil converting furnace dan recycling dust. Semuanya dimasukkan dengan sistem pneumatic conveying. konsentrat dengan komposisi Cu: 30%, S: 30%, Fe: 25%, Gangue minerals 15% akan dimasukkan kedalamnya melalui apa yang disebut lance pipe. Lance pipe ini berguna pula untuk memberikan semacam aliran kuat yang mengakibatkan molten metal akan seperti teraduk secara alamiah.
Pada proses di smelting furnace, konsentrat tadi akan teroksidasi dan melting dengan reaksi eksotermik. Reaksi eksotermik akan menghasilkan panas nantinya akan dikumpulkan dan akan dijual dalam bentuk uap ke power plant. Dan molten metal yang masih tercampur dengan slag akan di transfer ke furnace selanjutnya yaitu Slag Cleaning furnace.
Proses pada Slag Cleaning furnace adalah molten metal berisi matte dan slag yang tadi ditransfer dari Smelting furnace melalui launder akan dipanaskan oleh dua buah set elektroda tipe delta (2100 &1500 KVA). Dengan proses yang terjadi, maka matte yang disana terkandung Cu sebanyak 68% akan terpisah dengan slag dengan memanfaatkan prinsip perbedaan berat jenis. dan nantinya slag akan overflow, dan nantinya akan dikirrim ke industri semen sebagai bahan campuran pembuatan semen. Sedangkan matte akan berlanjut ke converting furnace melalui launder.
Ada hal yang perlu diperhatikan di slag cleaning furnace, yaitu kita harus menjaga agar tidak terbentuknya Fe3O4. Terbentuknya Fe3O4 akan mengakibatkan lapisan diantara slag dengan matte. Lapisan Fe3O4 mengakibatkan matte tidak dapat terpisah menjadi underflow. sehingga nantinya molten metal yang berasal dari Smelting furnace akan ikut terbuang akibat adanya lapisan itu.
Pada Converting furnace, matte yang dialirkan melalui launder dari slag cleaning furnace akan dicampur dengan limestone dan slag hasil converting furnace dengan system pneumatic conveying dan akan direaksikan dengan udara yang kaya oksigen. Dari hasil reaksi itu akan menghasilkan blister copper dengan kandungan 98.5% Cu dan slag yang mengandung 14% Cu. Dari keduanya maka nantinya akan terpisah secara prinsip perbedaan berat jenis. dimana nanti Blister copper akan diteruskan ke anode furnace dengan mengunakan system switching launder. Dan slag akan dikembalikan ke proses smelting furnace untuk diolah kembali.
Gambar 3 Layout Smelter Process pada PT Smelting
Pada smelting tadi, concentrate yang dimasukkan adalah konsentrat kering. Untuk membuat konsentrat kering, pada PT Smelting terdapat Concentrat dryer yang medianya beberapa juga dari hasil sampingan proses pengolahan seperti hot air hasil dari acid plant, dan gas buangan dari anode furnace. Keduanya ditambah oleh natural gas sebagai media untuk mengeringkan konsentrat. Pada concentrate dryer terdapat bag filter yang fungsinya menangkap dust yang nantinya berguna untuk proses pengolahan di smelting furnace.
Lalu, slag-slag yang dihasilkan juga tidak dibuang begitu saja. Pada proses mitshubishi, ada 2 kali proses yang menghasilkan slag, yaitu Slag cleaning furnace dan Converting furnace. Keduanya keluar dengan cara overflow akibat perbedaan berat jenis. dan setelah keluar dari furnace, keduanya akan diproses granulasi di slag granulation. Dan nantinya slag dari smelting furnace akan di kirim ke industri semen, sedangkan slag converting furnace akan diolah kembali di smelting furnace.
Proses pada anode furnace yang material input berupa blister copper yang ditransfer menggunakan launder yang switching. Pada anode furnace, proses yang terjadi pada blister adalah oksidasi dan reduksi. Proses ini bertujuan agar terproduksi refinery copper yang akan siap di casting pada proses selanjutnya. Proses oksidasi terjadi dengan meniup udara dan oksigen pada furnace ini dan bertujuan untuk mengurangi kadar sulfur hingga 0.05%, sedangkan proses reduksinya dengan cara meniupkan agen pereduksi adalah bertujuan untuk mengurangi kadar oksigen sampai angka 0.15%.
Dengan banyaknya proses diatas yang menghasilkan gas, maka PT Smelting memiliki pengolahan gas hasil dari pengolahan logam. Pada smelting dan converting furnace, ada beberapa pengolahan gas hasil proses. Yang pertama adalah gas akan melewati waste heat boiler, ini bertujuan untuk mengambil panas sehingga menghasilkan uap. Nantinya uap ini akan dijual ke oxygen and power plant untuk menghasilkan listrik. Lalu selanjutnya gas tadi akan melewati electrostatic precipitator yang berguna untuk menangkap dust yang terikut ke gas dan nantinya dust ini akan dimasukkan kembali saat smelting furnace. Dan yang selanjutnya gas akan di alirkan ke acid plant yang selanjutnya akan diproses menjadi produk yang punya nilai ekonomi yaitu asam sulfat. Sedangkan pada anode furnace, gas pada saat oksidasi akan dikirimkan langsung ke acid plant untuk dibuat asam sulfat, sedangkan pada proses holding dan reduksi akan dikirim ke concentrate dryer untuk sebagai media mengeringkan konsentrat.
Gambar 4 Anode Copper pada Hazelett Process
Tahap akhir smelter pada PT Smelting adalah casting. PT Smelting menggunakan teknologi casting dari inggris yang dinamakan Hazelett Caster. Proses ini berlangsung dalam 2 tahap dimana pertama-tama refined copper akan di tuang secara kontinu kedalam copper strip oleh sebuah Hazelett Twin Belt Caster. Lalu, continuous copper strip tadi akan dipotong menjadi potongan anoda oleh hydraulic shearing machine. Dan maka keluarlah hasil smelter PT Smelting berupa Anoda. Dan akan dilanjutkan ke proses refining.
Proses akhir dari pengolahan tembaga di PT Smelting adalah proses refinery yang menggunakan ISA Process. Pada proses ini, tembaga hasil dari smelter yaitu berupa anoda akan di elektrorefining dengan proses elektrolisis menggunakan Stainless Steel (SS) Blank sebagai katodanya, sedangkan elektrolitnya adalah CuSO4-H2SO4-H2O. proses ini nantinya diharapkan akan diperoleh katoda tembaga dengan kandungan 99.99% dari anoda yang kandungannya sekitar 99% serta memisahkan logam berhgarga seperti Au Ag dan Pt menjadi Slime. Prinsip prosesnya adalah Anode copper dan SS Blank akan diletakkan di sebuah sel elektrorefining, lalu dialiri arus DC sehingga tembaga pada anoda akan terlarut dan kemudian akan terdeposit ke Katoda.
Prosesnya adalah sebagai berikut
Proses itu bisa dianggap sebagai proses pengolahan tembaga yang paling ramah lingkungan. Beberapa factor yang menunjang Proses diatas menjadi proses yang ramah lingkungan adalah :
dan hasil akhirnya adalah...jengjengjreeeeng...plat tembaga murni broooh
Bakalan dijelasin secara detail kalo produk konsentrat tembaga itu ga cuma mengandung tembaga, yakni mengandung logam berharga lainnya, seperti emas, perak, seng, timbal, cobalt, besi, dsb
sehingga yang harus jadi pertanyaan kenapa produk mereka yang kena pajak hanya hitung-hitungan tembaga dan emasnya? tanya kenapa atau tanya kesiapa?hehehe
 |

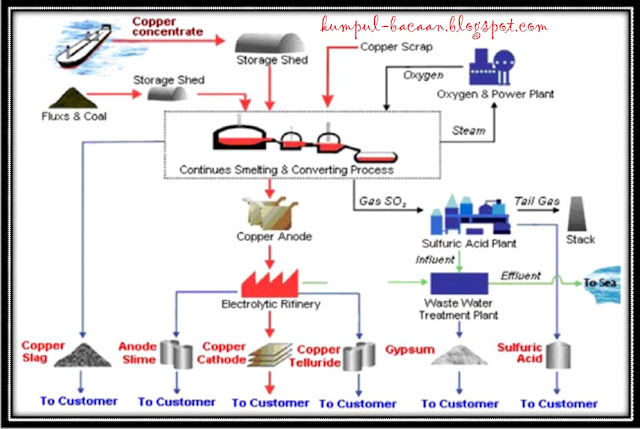

| flowchart singkat pengolahan konsentrat |
Pada pengolahan biji tembaga, pada proses mill menghasilkan konsentrat tembaga dan emas dari bijih yang ditambang dengan memisahkan mineral berharga dari pengotor yang menutupinya. Langkah-langkah utamanya adalah penghancuran, penggilingan, pengapungan, dan pengeringan. Penghancuran dan penggilingan mengubah besaran bijih menjadi ukuran pasir halus guna membebaskan butiran yang mengandung tembaga dan emas untuk proses pemisahan dan untuk menyiapkan ukuran yang sesuai ke proses selanjutnya. Pengapungan (Flotasi) adalah proses pemisahan yang digunakan untuk menghasilkan konsentrat tembaga-emas. Bubur konsentrat (slurry) yang terdiri dari bijih yang sudah halus (hasil gilingan) dan air dicampur dengan reagen dimasukkan ke dalam serangkaian tangki pengaduk yang disebut dengan sel flotasi, di mana penambahan udara dipompa ke dalamslurry tersebut.
Reagen yang digunakan adalah kapur, pembuih (frother) dan kolektor. Pembuih membentuk gelembung yang stabil, yang mengapung ke permukaan sel flotasi sebagai buih. Reagen kolektor bereaksi dengan permukaan partikel mineral sulfida logam berharga sehingga menjadikan permukaan tersebut bersifat menolak air (hydrophobic). Butir mineral sulfida yang hidrofobik tersebut menempel pada gelembung udara yang terangkat dari zona slurry ke dalam buih yang mengapung di permukaan sel. Buih yang bermuatan mineral berharga tersebut, yang menyerupai buih deterjen metalik, meluap dari bibir atas mesin flotasi kedalam palung (launders) sebagai tempat pengumpulan mineral berharga. Mineral berharga yang terkumpul didalam palung tersebut adalah 'konsentrat'. Konsentrat (dalam bentuk slurry, 65% padat menurut berat) dipompa ke Portsite melalui empat jaringan pipa slurry sepanjang 115 km. Sesampainya di Portsite, konsentrat ini dikeringkan sampai kandungannya hanya 9% air dan kemudian dikapalkan untuk di jual.
Pasir yang tak bernilai dikumpulkan di dasar sel flotasi yang terakhir sebagai limbah yang disebut 'tailing'. Tailing akhir ini disalurkan menuju suatu sistem pembuangan alami yang mengalir dari Mill menuju Daerah Pengendapan Ajkwa yang diModifikasi (ModADA)
konsentrat yang dihasilkan biasanya berkadar Cu 20-30% tergantung dari bijih dan proses flotasinya sedangkan ikutannya untuk Emas sekitar 10-30 gpt dan Perak sekitar 30-70 gpt tergantung kadar logam tersebut dalam bijih. Namun yang bisa dipastikan untuk bijih dengan kadar bijih >0,5 % maka recovery Cu bisa 85-90% sedangkan Emas dan Perak hanya mengikuti saja sekitar 75% dan 65%, semakin tinggi recovery Cu maka semakin tinggi juga recovery Au dan Ag.
Bagi perusahaan yang mempunyai proses peleburan langsung maka konsentrat yang didapatkan bisa dilebur langsung, namun bagi perusahaan yang tidak mempunyai fasilitas peleburan biasanya konsentrat dijual dengan harga Internasional dan recovery (diskon) pasar (tergantung negosiasi juga). Ada beberapa proses yang ada di dunia ini untuk teknologi peleburan secara continous, salah satunya adalah Mitsubishi Process yang ada di PT. Smelting Gresik. Teknologi lain adalah Flash Smelter dan Flash Conventer dari Outotek (Outocumpu). Apapun teknologi yang digunakan, namun yang pasti adalah proses yang diambil adalah proses oksidasi:
2CuS + 3O2 = 2CuO + 2SO2
CuO + Flux = Cu + Slag
SO2 + H2O + ½ O2 = H2SO4
Tentu saja bukan hanya itu reaksi yang terjadi, banyak mineral lain yang bereaksi namun intinya tetap sama. Jika dilihat dari reaksi yang kemungkinan tejadi, maka sesungguhnya tidak ada yang terbuang dari proses peleburan konsentrat tembaga ini.
- Gas yang dihasilkan bisa ditangkap untuk dijadikan asam sulfat (H2SO4) untuk dijual ke Pabrik Pupuk.
- Slag yang dihasilkan bisa dijadikan campuran semen dan dijual ke Pabrik Semen,
- Energi yang dihasilkan dari reaksi exotherm ini digunakan untuk PLTU guna memenuhi kebutuhan proses lebih lanjut.
Copper Anode yang dihasilkan masih harus dilakukan electrorefining agar Tembaga yang dihasilkan menjadi murni. Proses electrorefining mirip dengan electrolisa hanya saja menjadikan logam campuran sebagai Anoda dan didapatkan logam murni di Katoda, sehingga setelah dilakukan electrorefining dan peleburan lanjut didapatkan Copper Cathode. Sedangkan sisa yang ada di anoda disebut dengan “Anode Slime”.
Sampai saat ini belum ada pengolahan Anode Slime di Indonesia dengan Recovery >99,2% sehingga anode slime yang dihasilkan oleh PT. Smelting pun saat ini masih dimurnikan (dijual) ke luar negeri. Ada beberapa cara yang bisa digunakan untuk mengambil Au, Ag dan logam jarang yaitu jalur hidrometalurgi dan jalur paduan piro-hidrometalurgi. Mudah-mudahan ke depan Indonesia mempunyai dan bisa mengolah dari bijih hingga dihasilkan logam murni baik Cu, Au, Ag, Pd, Se dll.
Proses pengolahan di PT. Smelting terdiri dari 2 proses, yaitu proses Pyrometalurgy dan Electrometalurgy. Pada proses smelter di PT Smelting, mereka menggunakan Mitshubishi proses yang mana proses ini adalah proses yang bekerja secara kontinu. Dengan prosesnya yang kontinu itulah sebabnya semua proses berjalan secara tertutup, dan dengan begitu proses ini dapat mengurangi polusi dan pencemaran lingkungan. Proses kontinu ini memiliki 3 tahapan furnace, yaitu Smelting furnace lalu berlanjut ke Slag Cleaning furnace dan terakhir baru ke converting furnace. Ketiganya dihubungkan oleh launder yang tertutup yang akan dilewati oleh molten material yang ditransfer dari satu furnace ke furnace selanjutnya dengan memanfaatkan gravitasi.
 |

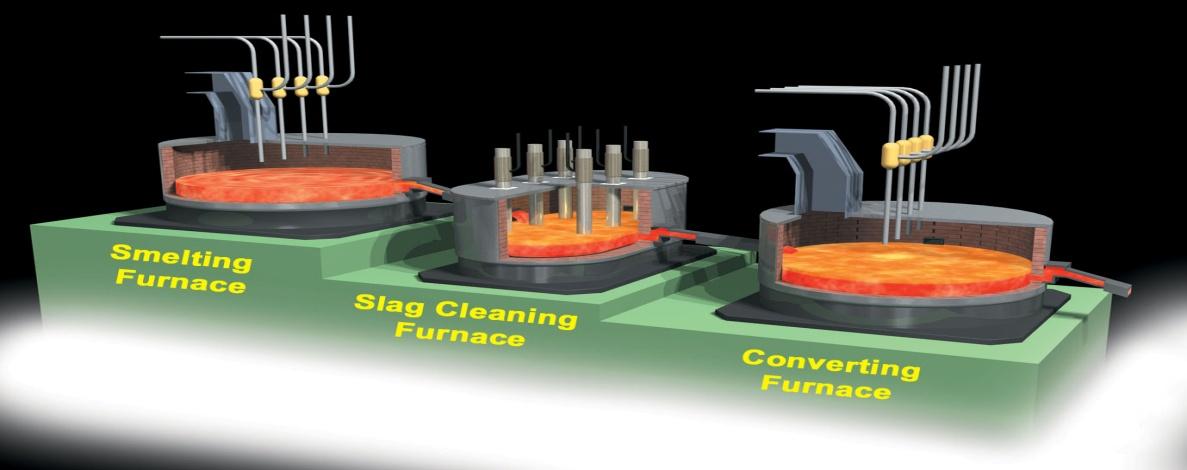

| Gambar 2 Tiga rangkaian furnace dalam Mitshubishi Process letaknya bertingkat-tingkat |
Pada proses di smelting furnace, konsentrat tadi akan teroksidasi dan melting dengan reaksi eksotermik. Reaksi eksotermik akan menghasilkan panas nantinya akan dikumpulkan dan akan dijual dalam bentuk uap ke power plant. Dan molten metal yang masih tercampur dengan slag akan di transfer ke furnace selanjutnya yaitu Slag Cleaning furnace.
Proses pada Slag Cleaning furnace adalah molten metal berisi matte dan slag yang tadi ditransfer dari Smelting furnace melalui launder akan dipanaskan oleh dua buah set elektroda tipe delta (2100 &1500 KVA). Dengan proses yang terjadi, maka matte yang disana terkandung Cu sebanyak 68% akan terpisah dengan slag dengan memanfaatkan prinsip perbedaan berat jenis. dan nantinya slag akan overflow, dan nantinya akan dikirrim ke industri semen sebagai bahan campuran pembuatan semen. Sedangkan matte akan berlanjut ke converting furnace melalui launder.
Ada hal yang perlu diperhatikan di slag cleaning furnace, yaitu kita harus menjaga agar tidak terbentuknya Fe3O4. Terbentuknya Fe3O4 akan mengakibatkan lapisan diantara slag dengan matte. Lapisan Fe3O4 mengakibatkan matte tidak dapat terpisah menjadi underflow. sehingga nantinya molten metal yang berasal dari Smelting furnace akan ikut terbuang akibat adanya lapisan itu.
Pada Converting furnace, matte yang dialirkan melalui launder dari slag cleaning furnace akan dicampur dengan limestone dan slag hasil converting furnace dengan system pneumatic conveying dan akan direaksikan dengan udara yang kaya oksigen. Dari hasil reaksi itu akan menghasilkan blister copper dengan kandungan 98.5% Cu dan slag yang mengandung 14% Cu. Dari keduanya maka nantinya akan terpisah secara prinsip perbedaan berat jenis. dimana nanti Blister copper akan diteruskan ke anode furnace dengan mengunakan system switching launder. Dan slag akan dikembalikan ke proses smelting furnace untuk diolah kembali.
Gambar 3 Layout Smelter Process pada PT SmeltingLalu, slag-slag yang dihasilkan juga tidak dibuang begitu saja. Pada proses mitshubishi, ada 2 kali proses yang menghasilkan slag, yaitu Slag cleaning furnace dan Converting furnace. Keduanya keluar dengan cara overflow akibat perbedaan berat jenis. dan setelah keluar dari furnace, keduanya akan diproses granulasi di slag granulation. Dan nantinya slag dari smelting furnace akan di kirim ke industri semen, sedangkan slag converting furnace akan diolah kembali di smelting furnace.
Proses pada anode furnace yang material input berupa blister copper yang ditransfer menggunakan launder yang switching. Pada anode furnace, proses yang terjadi pada blister adalah oksidasi dan reduksi. Proses ini bertujuan agar terproduksi refinery copper yang akan siap di casting pada proses selanjutnya. Proses oksidasi terjadi dengan meniup udara dan oksigen pada furnace ini dan bertujuan untuk mengurangi kadar sulfur hingga 0.05%, sedangkan proses reduksinya dengan cara meniupkan agen pereduksi adalah bertujuan untuk mengurangi kadar oksigen sampai angka 0.15%.
Dengan banyaknya proses diatas yang menghasilkan gas, maka PT Smelting memiliki pengolahan gas hasil dari pengolahan logam. Pada smelting dan converting furnace, ada beberapa pengolahan gas hasil proses. Yang pertama adalah gas akan melewati waste heat boiler, ini bertujuan untuk mengambil panas sehingga menghasilkan uap. Nantinya uap ini akan dijual ke oxygen and power plant untuk menghasilkan listrik. Lalu selanjutnya gas tadi akan melewati electrostatic precipitator yang berguna untuk menangkap dust yang terikut ke gas dan nantinya dust ini akan dimasukkan kembali saat smelting furnace. Dan yang selanjutnya gas akan di alirkan ke acid plant yang selanjutnya akan diproses menjadi produk yang punya nilai ekonomi yaitu asam sulfat. Sedangkan pada anode furnace, gas pada saat oksidasi akan dikirimkan langsung ke acid plant untuk dibuat asam sulfat, sedangkan pada proses holding dan reduksi akan dikirim ke concentrate dryer untuk sebagai media mengeringkan konsentrat.
Gambar 4 Anode Copper pada Hazelett ProcessProses akhir dari pengolahan tembaga di PT Smelting adalah proses refinery yang menggunakan ISA Process. Pada proses ini, tembaga hasil dari smelter yaitu berupa anoda akan di elektrorefining dengan proses elektrolisis menggunakan Stainless Steel (SS) Blank sebagai katodanya, sedangkan elektrolitnya adalah CuSO4-H2SO4-H2O. proses ini nantinya diharapkan akan diperoleh katoda tembaga dengan kandungan 99.99% dari anoda yang kandungannya sekitar 99% serta memisahkan logam berhgarga seperti Au Ag dan Pt menjadi Slime. Prinsip prosesnya adalah Anode copper dan SS Blank akan diletakkan di sebuah sel elektrorefining, lalu dialiri arus DC sehingga tembaga pada anoda akan terlarut dan kemudian akan terdeposit ke Katoda.
Prosesnya adalah sebagai berikut
- Copper anode akan diletakkan diantara SS Blank yang terceelup didalam larutan elektrolit
- SS Blank akan ditarik setelah 7 hari untuk mengambil sekitar 50 kg katoda x 2 sisi, lalu dibenamkan kembali hingga hari ke 20 dan diambil hingga 100 kg x 2 sisi per SS blank. Dan setelah 20 hari, anoda diganti dengan yang baru, sedangkan scrap anoda tadi akan dikembalikan ke proses smelter. Dan larutan elektrolit akan dibersihkan kembali.
- Pelat tembaga yang terdeposit pada SS akan dipisahkan lalu dicuci di CWSM (Cathode Washing and Stripping Machine)
- Plat Katoda akan dipacking untuk selanjutnya siap di di distribusi ke konsumen.
Proses itu bisa dianggap sebagai proses pengolahan tembaga yang paling ramah lingkungan. Beberapa factor yang menunjang Proses diatas menjadi proses yang ramah lingkungan adalah :
- Proses Mitshubishi berlangsung tertutup. Dengan begitu hasil sampingan dari proses akan lebih mudah dikontrol dan tidak begitu saja keluar hingga mencemari lingkungan
- Tata ruang Plant yang terintegrasi dengan beberapa plant untuk mengolah hasil samping yang menyebabkan hasil samping tak begitu saja dibuang, tetapi dapat diproses hingga menghasilkan sesuatu yang punya nilai ekonomis. Beberapa hasil yang dikirim ke plant lain adalah Uap ke power plant untuk menghasilkan listrik, Gas SO2 yang dikirim ke Acid plant untuk dijadikan Asam Sulfat, Scrap tembaga hasil smelting furnace ke pabrik semen, anode slime hasil dari refinery yang punya nilai tinggi karena didalamnya terdapat Au, Ag dan Pt.
- Selain terintegrasi dengan plant lain, beberapa hasil samping juga bisa dapat dijadikan bahan baku ataupun bahan tambahan untuk proses pengolahan, misalnya slag pada converting furnace yang dikirim kebali ke smelting furnace untuk diolah kembali
- Adanya Waste Water Treatment Plant(WWTP) yang difungsikan untuk mengolah limbah dari proses sebelum nantinya dibuang. Dari plant inipun dapat dihasilkan gypsum yang bisa dijual. Dan dengan adanya treatment sebelum dibuang, maka limbah yang dibuang dapat dikontrol kandungannya agar tidak mencemari lingkungan.
dan hasil akhirnya adalah...jengjengjreeeeng...plat tembaga murni broooh
